Trong hệ thống gầm xích của máy xúc, máy ủi, máy khoan, máy cẩu bánh xích và các thiết bị thi công hạng nặng, vành sao (Sprocket) là bộ phận truyền động chủ lực, chịu tải trọng cao và ảnh hưởng trực tiếp đến hiệu suất vận hành.
Nhiều doanh nghiệp thường tập trung vào xích, ga lê hay bánh dẫn hướng, nhưng thực tế vành sao chính là “trái tim” truyền lực, chịu mài mòn nhiều nhất trong quá trình máy di chuyển.
Việc hiểu rõ vành sao là gì, cấu tạo ra sao và phân biệt các loại của từng nhóm máy giúp lựa chọn đúng sản phẩm, tăng tuổi thọ xích và giảm chi phí bảo dưỡng.
Vành sao là bánh răng chủ động nằm ở phía sau cụm gầm xích, kết nối với motor di chuyển (travel motor).
Khi motor quay → răng của vành sao kéo mắt xích → máy di chuyển.
Truyền lực cho toàn bộ hệ thống gầm xích
Dẫn động dải xích di chuyển theo quỹ đạo
Duy trì lực kéo mạnh mẽ và ổn định
Giảm trượt, lệch xích và rung lắc khi máy làm việc
Ảnh hưởng trực tiếp đến tuổi thọ của xích, ga lê và bánh dẫn hướng
Tóm lại:
👉 Vành sao là bộ phận truyền động quan trọng nhất trong toàn bộ hệ thống gầm xích máy công trình.

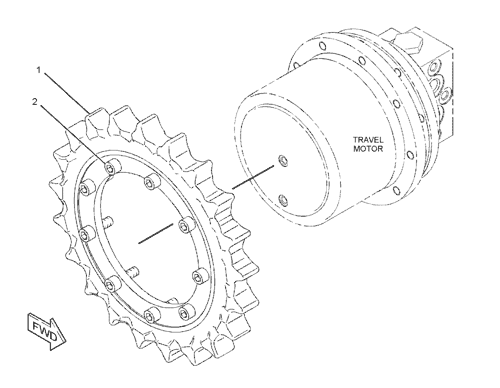

Một vành sao tiêu chuẩn gồm các bộ phận sau:
| Thành phần | Vai trò |
|---|---|
| Thân vành | Phần chịu tải chính, làm từ thép đúc hợp kim cường độ cao. |
| Răng vành sao | Tiếp xúc trực tiếp với mắt xích; quyết định khả năng truyền lực và tuổi thọ. |
| Mặt bích / moay-ơ | Giúp lắp vành sao vào trục hoặc motor di chuyển. |
| Bulông (với loại segment) | Liên kết các miếng rời thành một cụm bánh sao hoàn chỉnh. |
Độ cứng bề mặt răng: 52–55HRC
Lớp tôi sâu, chống mài mòn mạnh
Gia công CNC đảm bảo độ chính xác
Vật liệu: 35MnBH, 40Mn2 hoặc thép hợp kim cải tiến

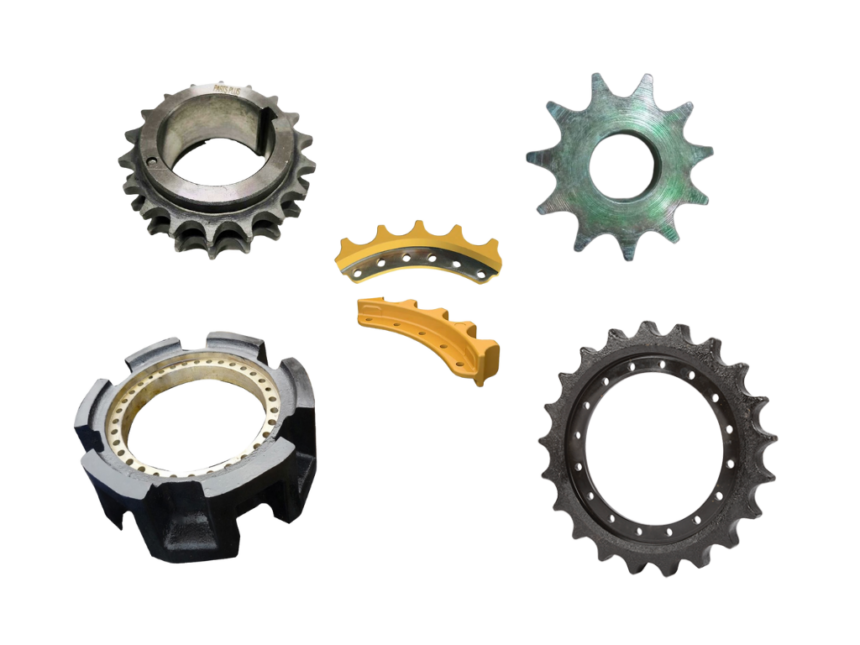

Tùy theo thiết bị, vành sao có thiết kế, kích thước và kết cấu khác nhau.

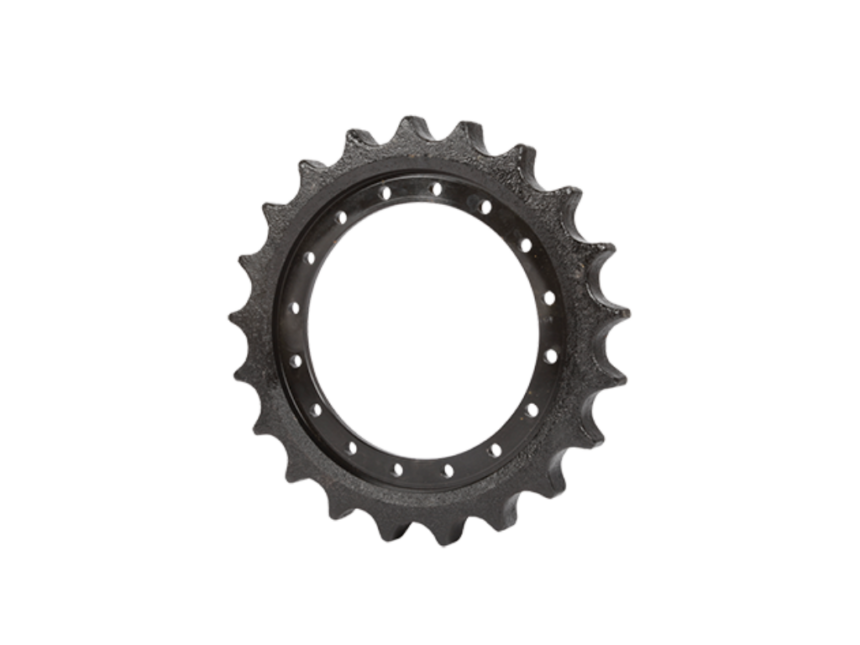

Đặc điểm:
Dạng vành liền khối, răng đều, chắc, độ cứng cao
Kết nối trực tiếp với trục drive hoặc motor di chuyển
Mắt xích ăn khớp theo rãnh chính xác
Dùng cho:Komatsu, Hitachi, Doosan, Hyundai, Kobelco, Caterpillar, Sumitomo…
Ứng dụng: Thi công dân dụng, san lấp, hạ tầng, khai thác nhẹ – nặng tùy dòng máy.

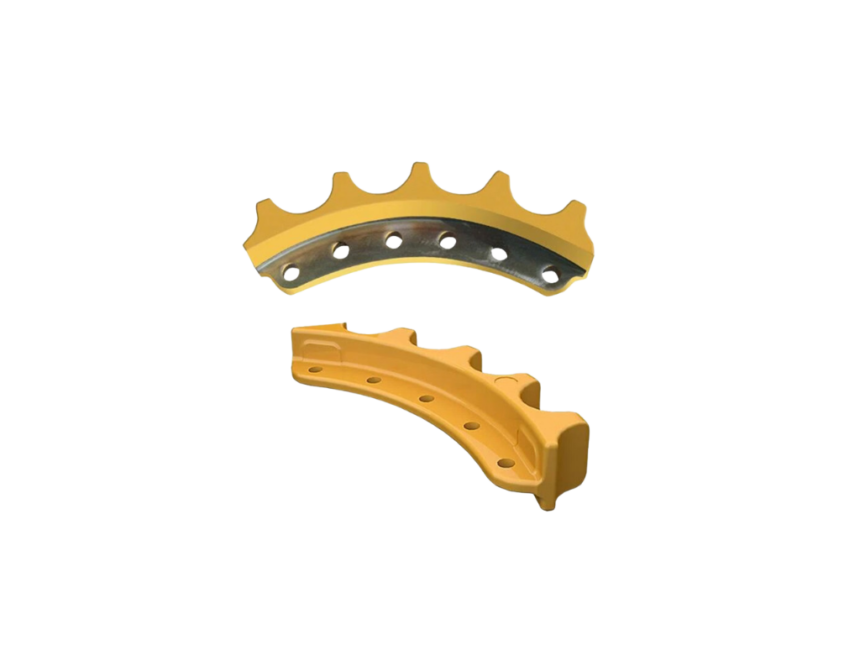

Đặc điểm nhận biết:
Không phải dạng liền khối
Gồm nhiều segment rời, bắt bulong vào moay-ơ
Dễ thay từng miếng khi mòn
Ưu điểm:
Chịu tải rất lớn
Dễ bảo dưỡng
Chi phí thay từng phần thấp hơn
Dùng cho: Komatsu D series, Caterpillar D series, Shantui…
Ứng dụng: San lấp nền, ủi đất, khai thác mỏ, thi công công nghiệp nặng.

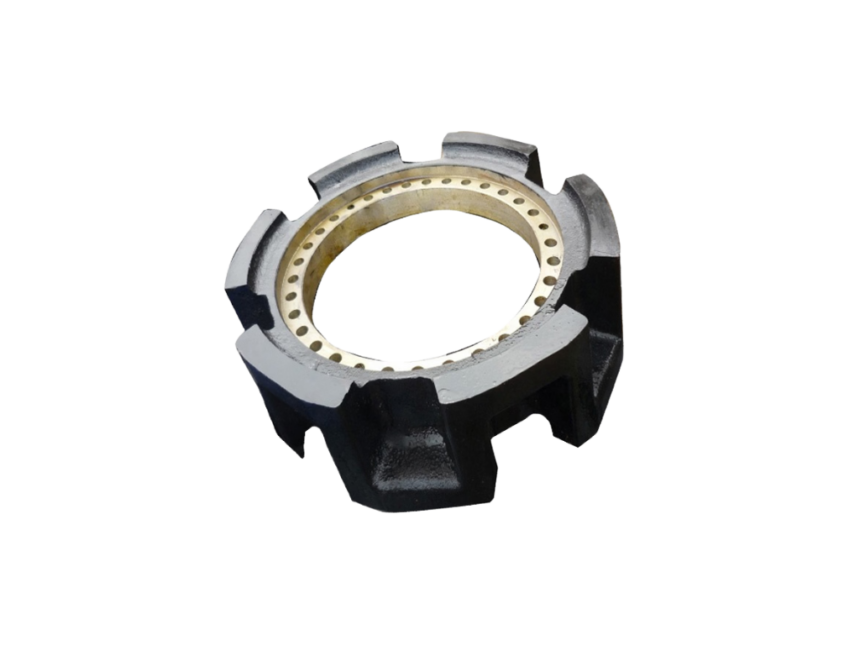

Đặc điểm:
Kích thước lớn hơn nhiều, răng to và sâu
Chịu tải trọng hàng chục đến hàng trăm tấn
Đòi hỏi vật liệu thép hợp kim cực bền
Ứng dụng: Các dòng cẩu Kobelco, Sumitomo, Sany, Hitachi…
Đặc điểm:
Răng thiết kế sâu và rộng
Kết cấu chịu rung động và va đập mạnh
Đòi hỏi độ cứng ổn định và chống mài mòn cao
Ứng dụng: Máy khoan cọc nhồi, máy phá đá, máy đào lò, máy công trình chuyên dụng.

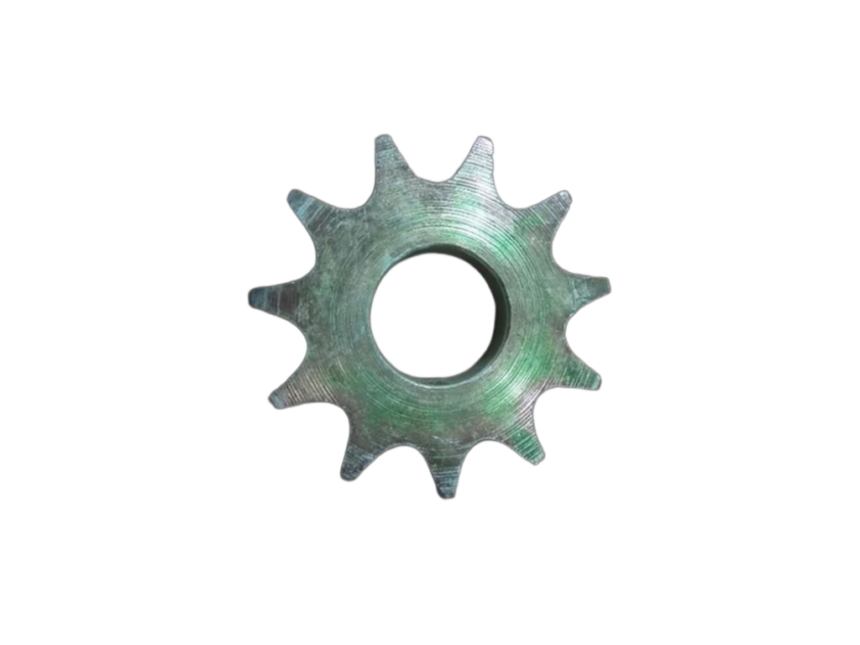

Các loại thiết bị đặc biệt thường dùng:
Vành sao nhỏ
Răng thưa
Lực truyền nhẹ nhưng liên tục
Ứng dụng: Khoan núi, robot hầm lò, xe nâng địa hình chạy xích…
Doanh nghiệp cần lưu ý:
→ quyết định tuổi thọ và khả năng chống mài mòn.
→ phải ăn khớp tuyệt đối với mắt xích.
→ càng cao cấp, càng bền và chống nứt tốt.
→ Komatsu khác Doosan, Hitachi khác Hyundai…
→ đảm bảo chất lượng + bảo hành + tư vấn kỹ thuật.
Á Châu JSC là đơn vị phân phối chính thức dòng vành sao CQC tại Việt Nam, với ưu điểm:
Thép hợp kim 40Mn2 hoặc 35MnBH
Độ cứng răng 52–55 HRC
Gia công CNC chính xác từng rãnh
Tương thích hầu hết các dòng máy xúc/ủi/cẩu/khoan
Bền – giá cạnh tranh – tuổi thọ cao
Sẵn kho tại HN – ĐN – HCM
Sản phẩm phù hợp cho thi công hạ tầng, mỏ đá, san lấp, cầu đường, khai thác công nghiệp nặng.
